Punktfang:
Durch drücken der F4-Taste werden die Punkte auf gezoomt und es erscheinen die grünen Quadrate – sprich die Vektoren, die von den Architekten hinterlegt wurden.

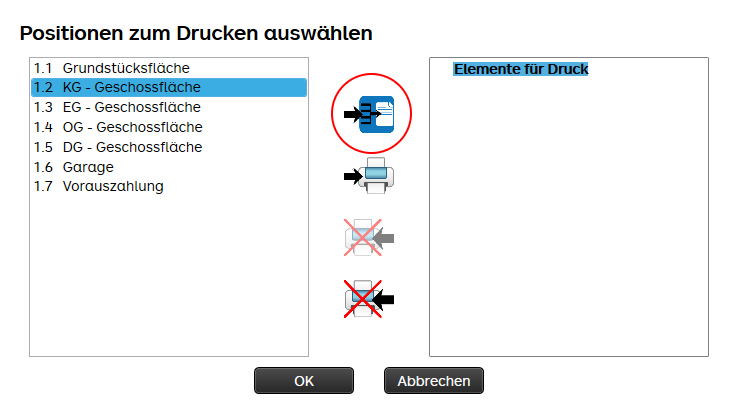

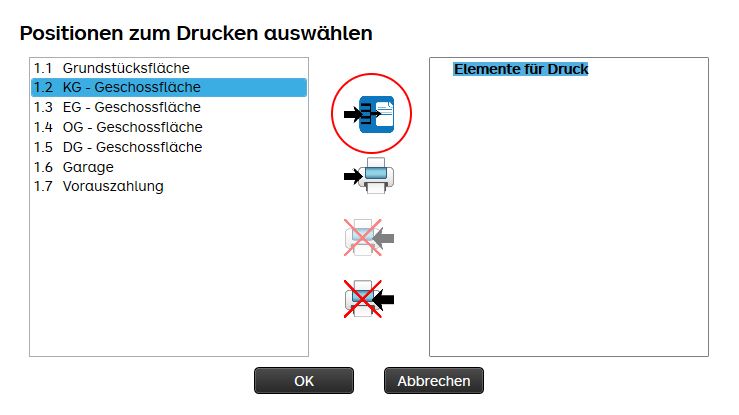

Druckgruppe erstellen:
Ausgewählte Positionen kannst du auf einen gemeinsamen Plan drucken. Das reduziert die Plananzahl und macht die Berechnungsdarstellung übersichtlicher.

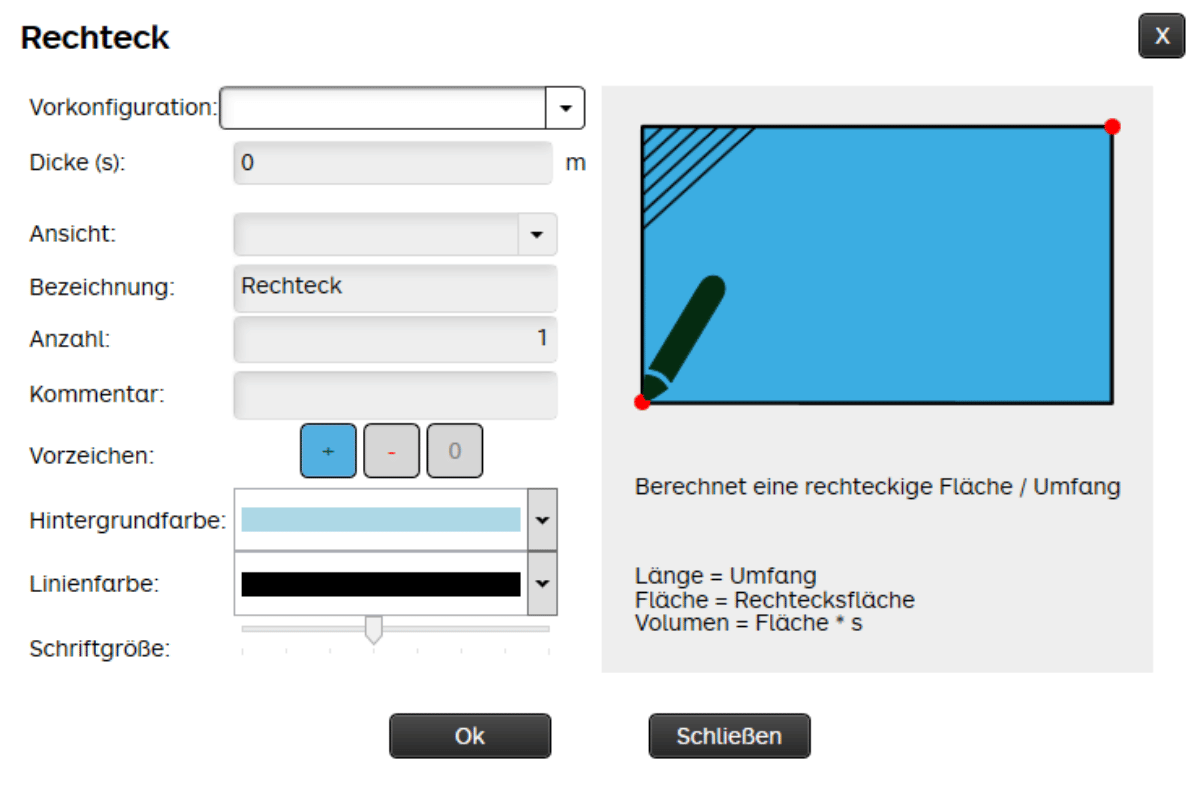

Grundflächen berechnen mit Rechteck-Werkzeug:

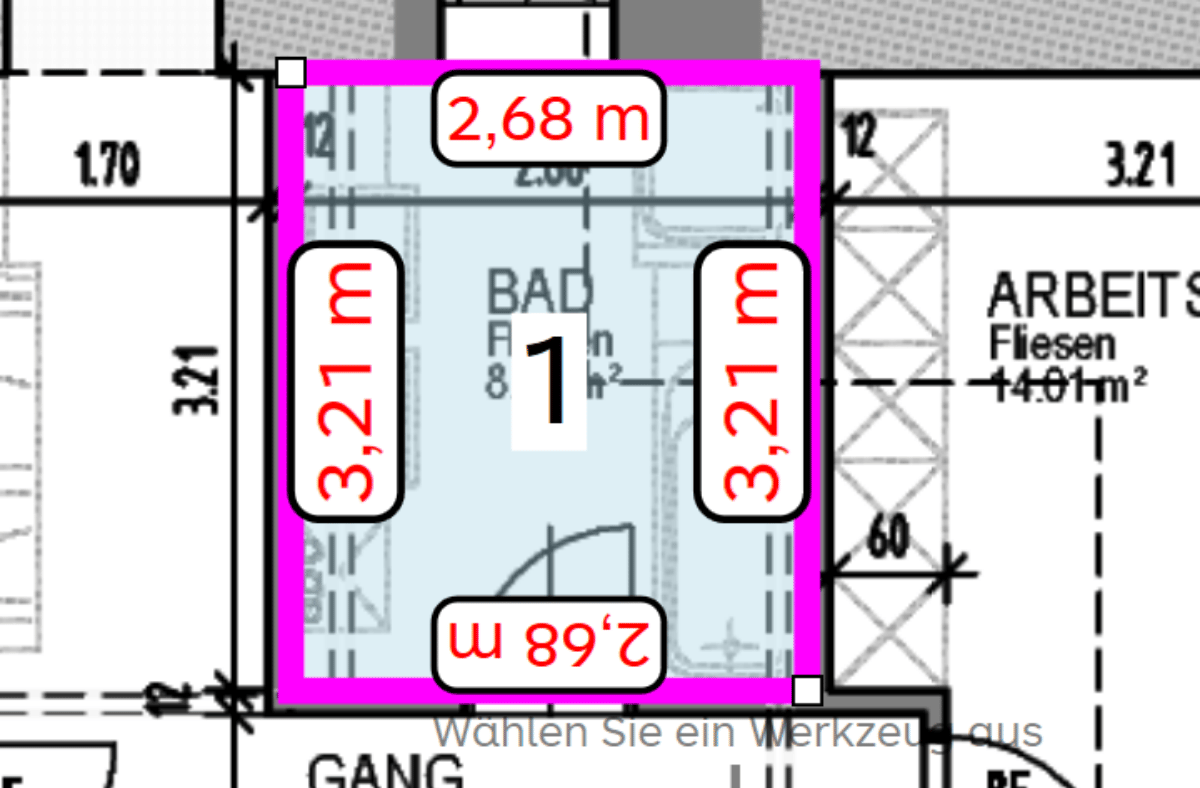

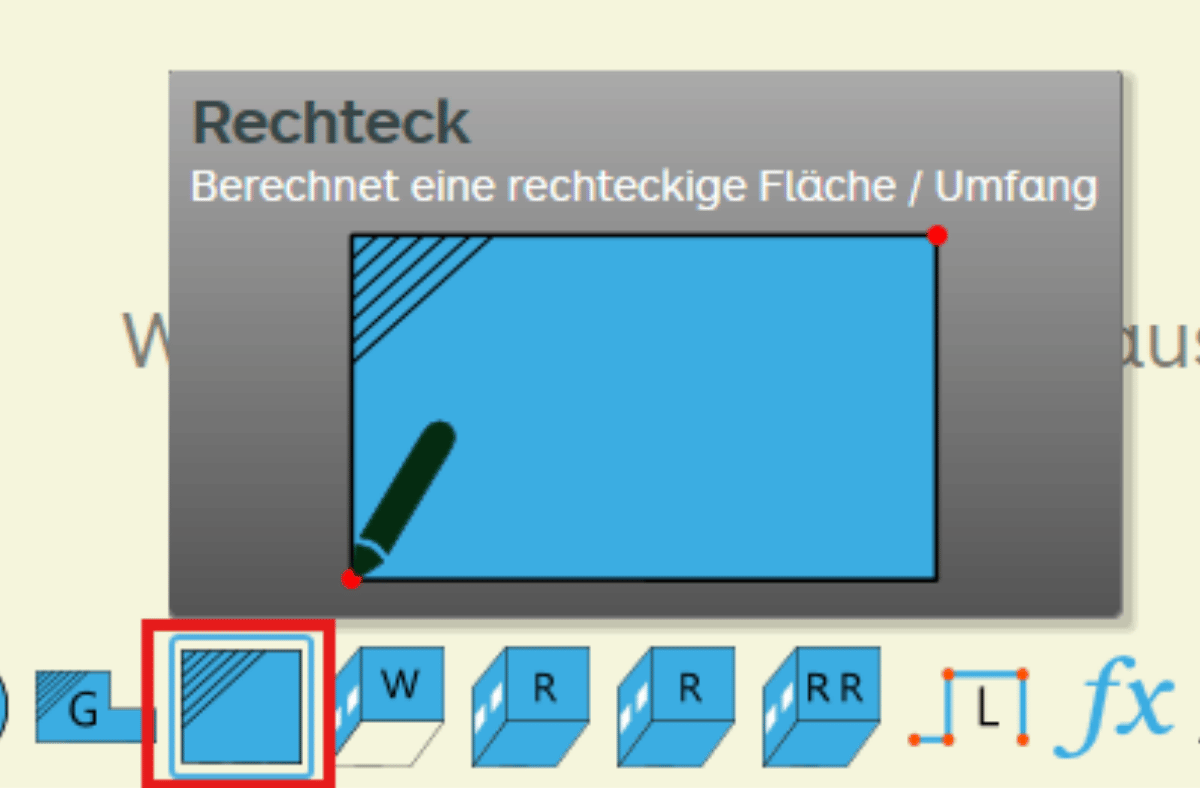

Mit dem Rechteckwerkzeug tippst du nur zwei diagonale Punkte ab. Die rechteckige Grundfläche wird dadurch automatisch mit LxB im Aufmaßblatt dargestellt.

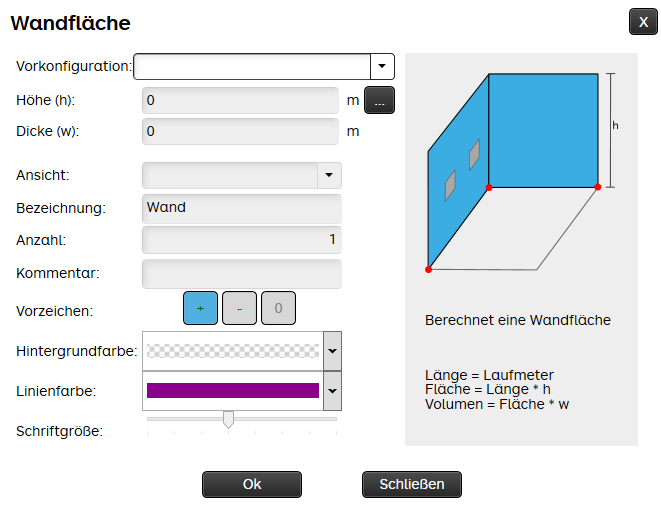

Giebelwand berechnen:

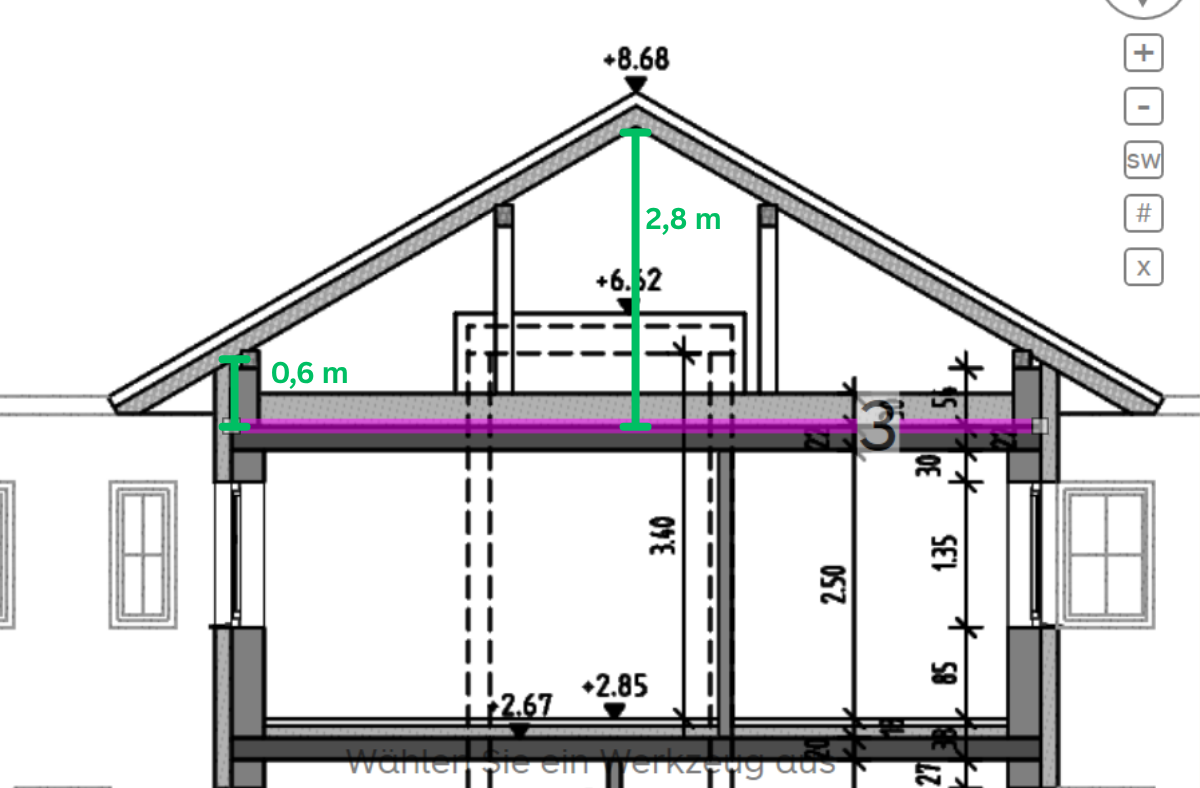

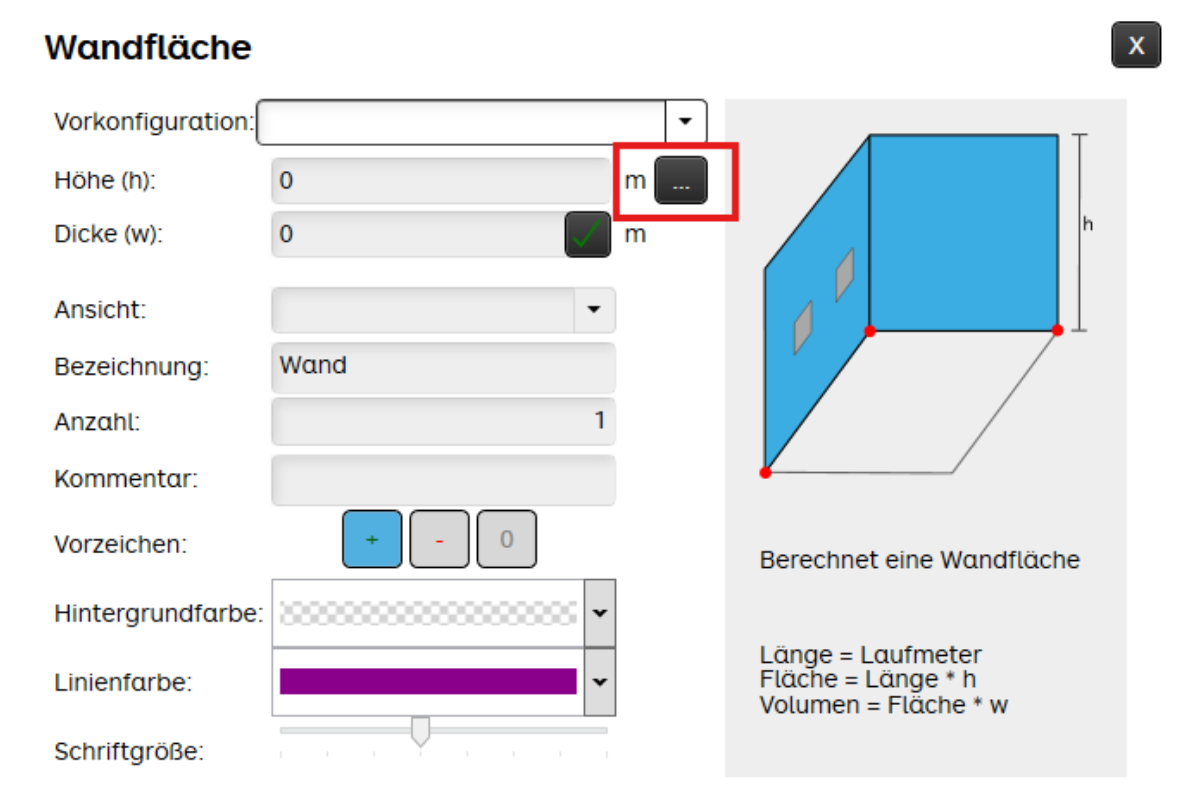

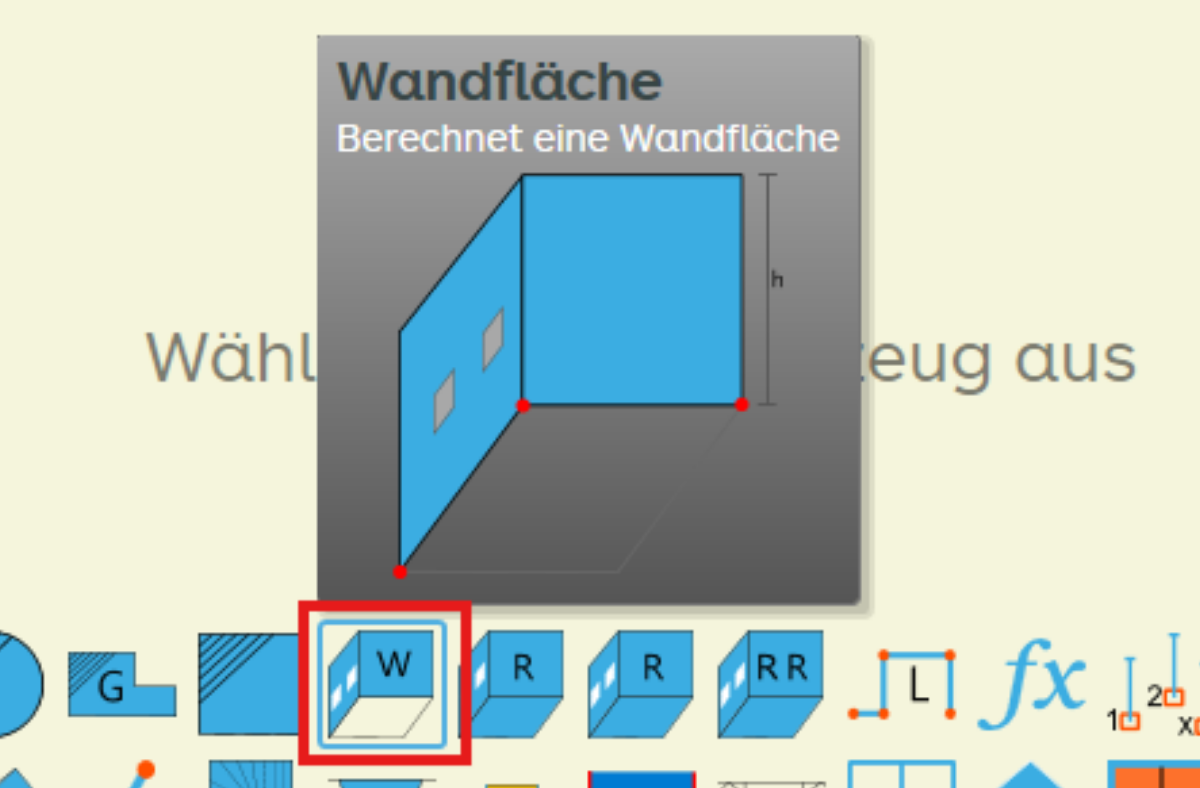

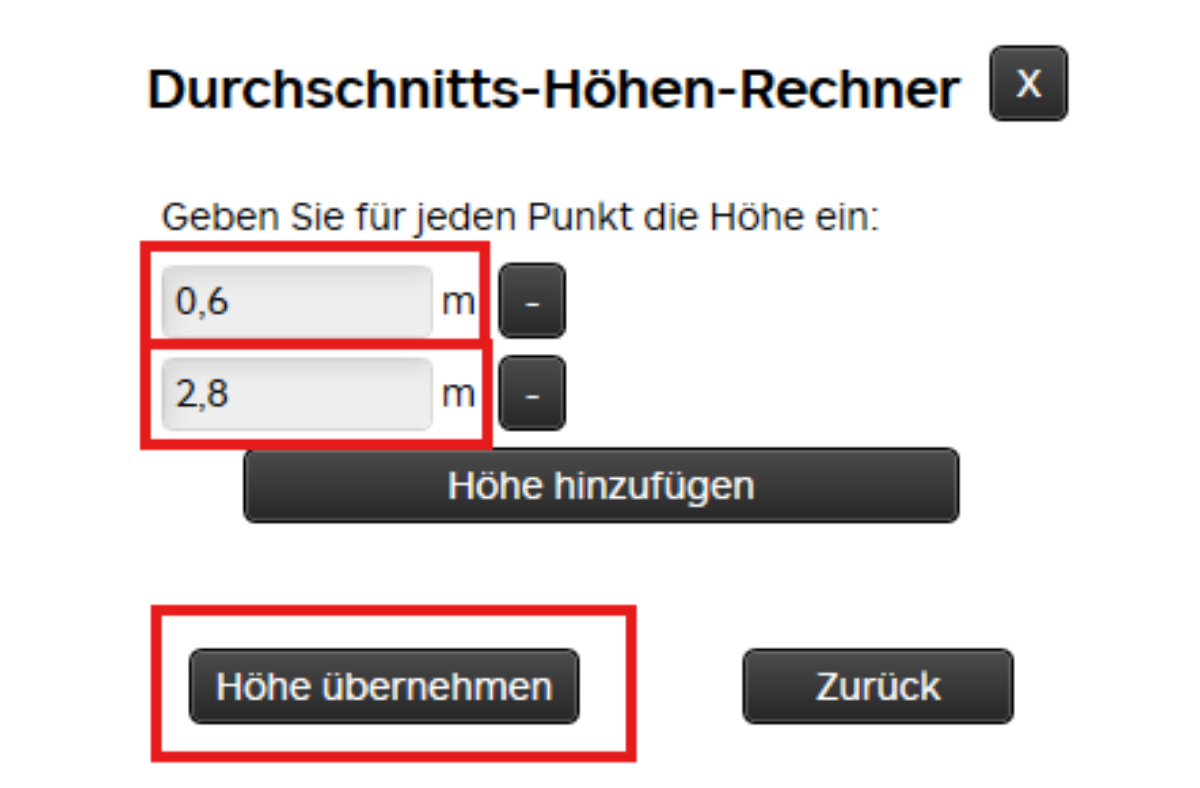

Zur Berechnung einer Giebelwand im Grundrissplan, wird im Werkzeug Wandfläche die mittlere Höhe angegeben. Diese wird entweder selbst berechnet und bei Höhe (h) eingetragen oder so wie in Bild 2 und 3 beschrieben via digiplan berechnet. Danach wird die zu berechnende Länge abgetippt.
Wand- und Grundfläche auf einmal berechnen:

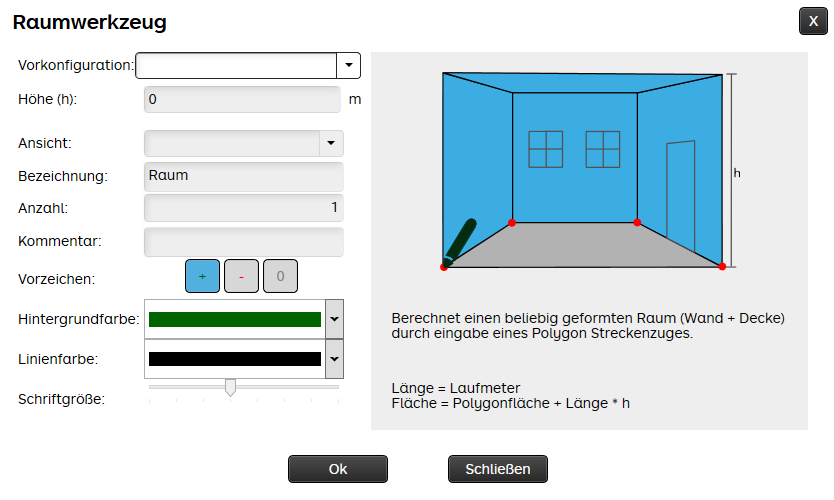

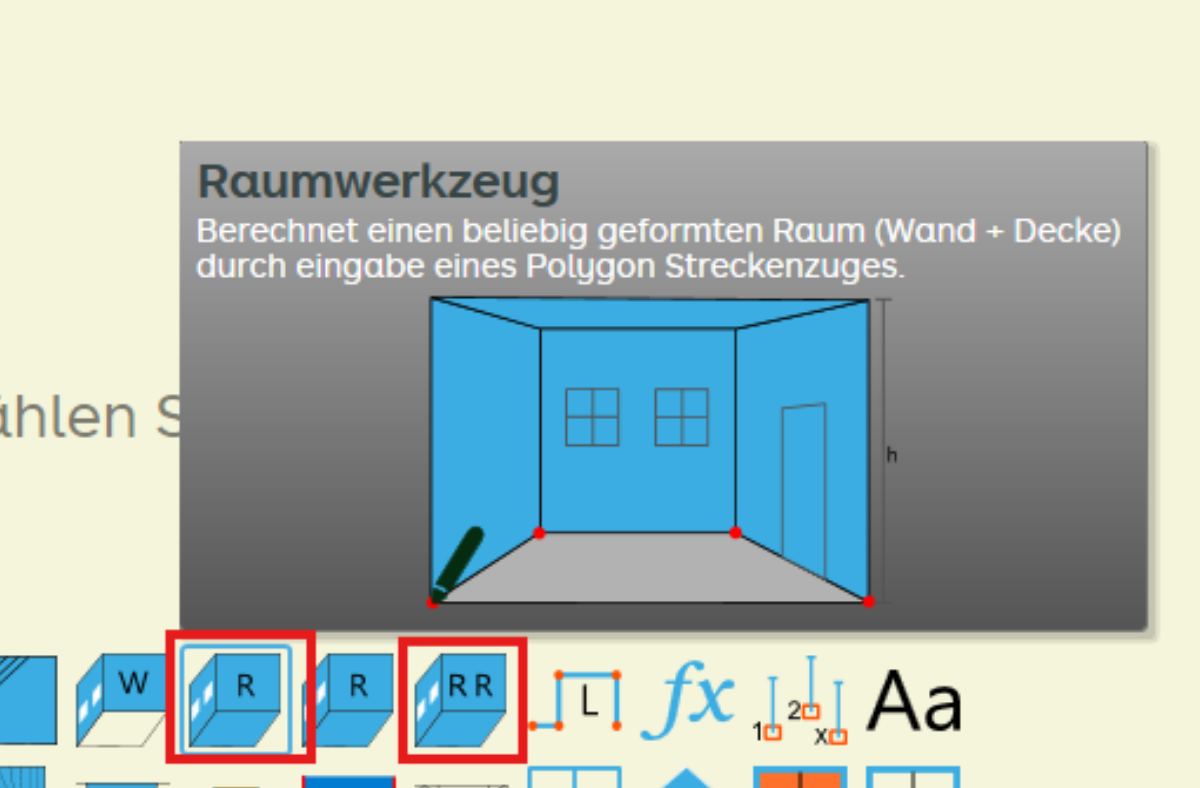

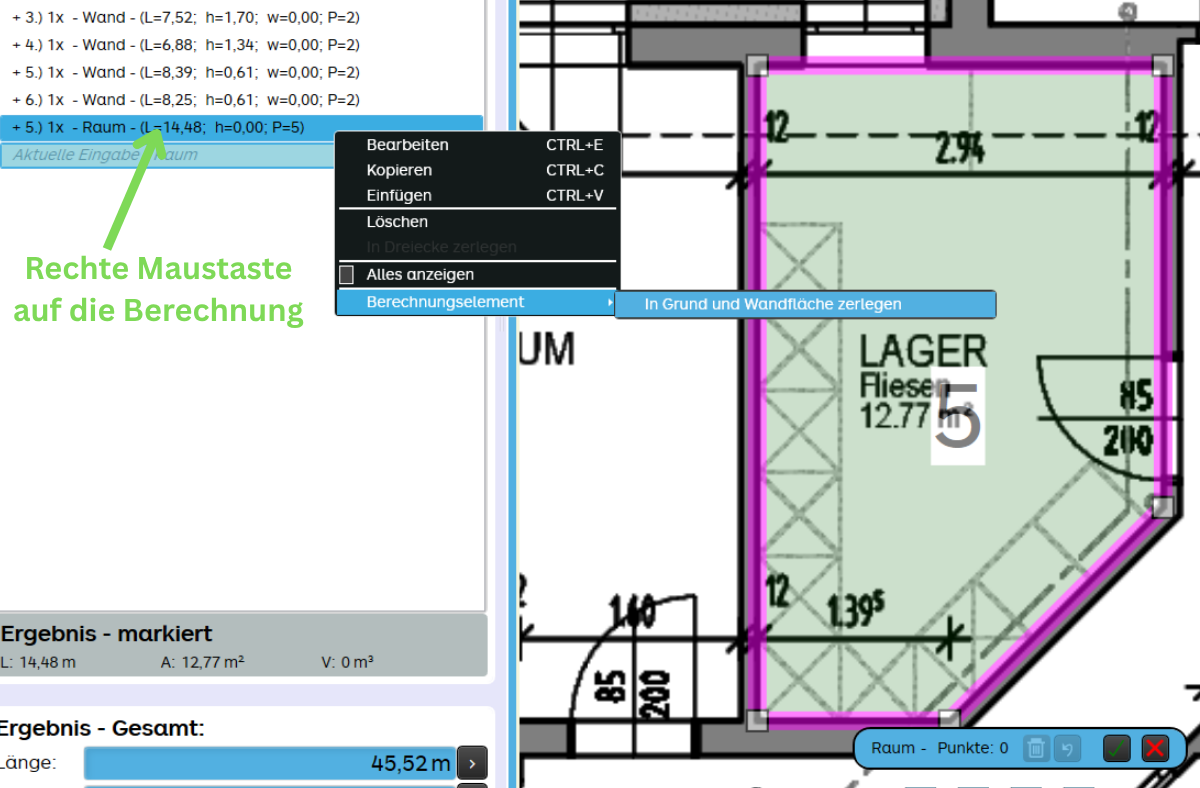

Erfasse einen Raum wahlweise per Raumrechteckwerkzeug (RR) oder Raumwerkzeug (R). Du erhältst sofort die kombinierte Wand- und Deckenfläche, die sich bei Bedarf auch zerlegen lässt.

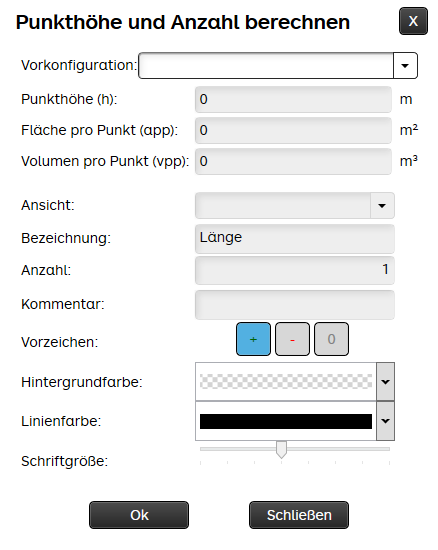

Zählen von Eckschonern, Säulen, etc.
Mit diesem Werkzeug kann man die Laufmeter einer Eckschiene durch Angabe der Höhe ermitteln oder wahlweise die Stückzahl.

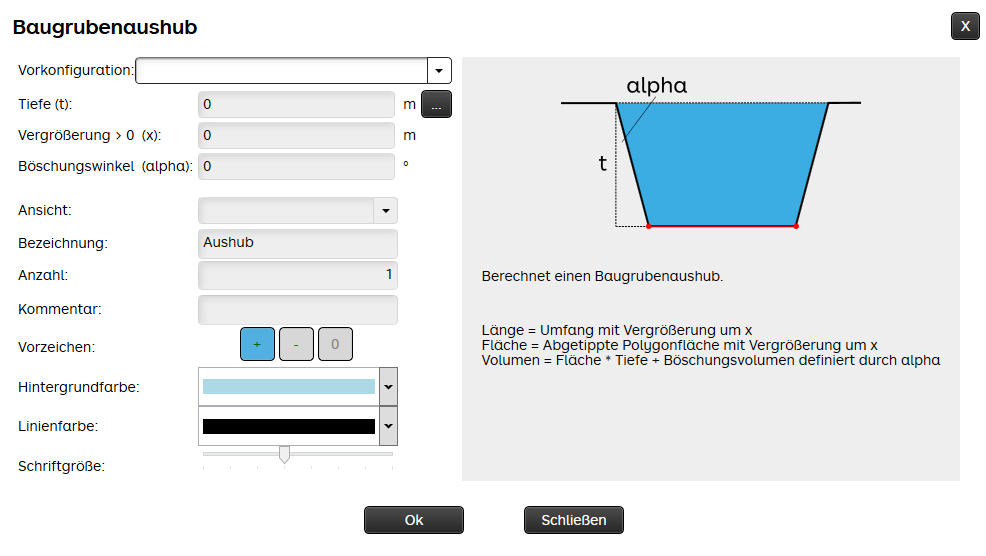

Berechnen einer Baugrube mit verschiedenen Höhen
Mit dem Werkzeug Baugrubenaushub ermittelst du durch die Eingabe unterschiedlicher Höhen die Durchschnittshöhe und damit automatisch die Quadrat- bzw. Kubikmeter.

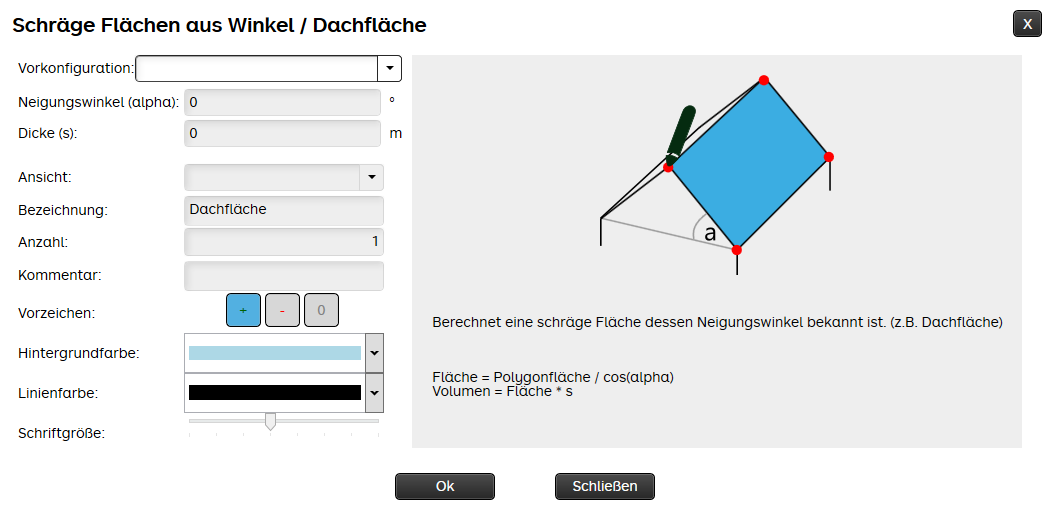

Schräge Flächen für Innenausbau und Dachflächen berechnen
Mit dem Werkzeug „Schräge Flächen“ ermittelst du durch Eingabe des Neigungswinkels die Quadratmeter im Grundrissplan. Beginne dabei immer am untersten Punkt. Die eingeblendeten Maße sind die wahren Längen.

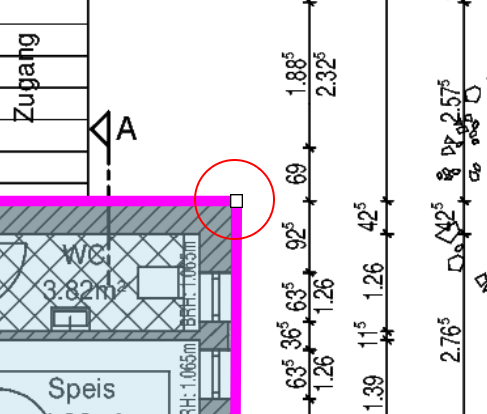

Eckpunkte verschieben:
Bei abgetippter Fläche können die Eckpunkte mit den Pfeiltasten oder mit der Maus zurecht geschoben werden (sollte es zu Abweichungen kommen). Funktioniert nur, wenn dabei kein Werkzeug geöffnet ist.
